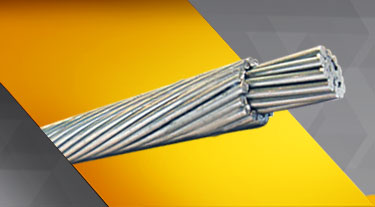

CABLE DE ALUMINIO DESNUDO ACAR
Descripción del Producto:
Conductor de aluminio 1350 H-19, Reforzado con núcleo de aluminio 6201
Construcción:
Elaborado bajo norma NTE INEN 2546
Sello de Calidad INEN:
Nro. DVC-E5-2014-139
Aplicación:
En líneas eléctricas aéreas que requieran alta carga de ruptura, sistema de transmisión de tramos largos.
Embalaje:
carrete de madera
Código Producto | Calibre | Área Nominal | Formación Conductor Al 1350+ Al 6201 | Diámetro Nominal del Cable | Peso Aprox. | Tracción Ruptura | Resistencia Eléctrica Nominal 20ºC | Capacidad de Corriente | ||
|---|---|---|---|---|---|---|---|---|---|---|
| AWG | kcmil | (mm2) | # x diámetro | (mm) | (kg/km) | kN | kg | Ω/km | (A) |
C020199 | _ | 300 | 152 | 12+7 | 15,96 | 418 | 32,8 | 3344,67 | 0,1997 | 468 |
C019499 | ______ | 500 | 253 | 18+19 | 20,66 | 695 | 58,8 | 5995,93 | 0,1224 | 638 |
C019199 | ______ | 1198 | 607 | 30+7 | 31,99 | 1672,77 | 109,0 | 11115,64 | 0,048777 | 1115 |
Conductor clase de cableado clase A*
Capacidad de corriente para temperatura máxima del conductor de 75ºC y temperatura ambiente 25ºC. Capacidad de corriente según NPFA 70
