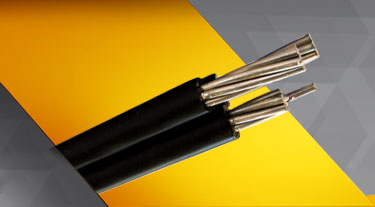

PREENSAMBLADO AAC -ACSR
Descripción del Producto:
Conductor de aluminio 1350 H-19 AAC (ASC) y conductor neutro ACSR aislado con XLPE 90ºC 1,1 kV
Construcción:
Elaborado bajo norma IRAM 2263 ASTM B 231, B 230, B 232 NTE INEN 335, 2170, aislamiento XLPE, resistente a la intemperie y protección contra rayos ultravioletas.
Aplicación:
Sistema eléctrico aéreo de distribución secundaria, alumbrado público y acometidas
Embalaje:
carrete de madera
Código | Calibre | Identificación | Área Nominal | Formación Conductor | Diámetro nominal | Espesor promedio aislamiento (mm) | Diámetro del cable aislado (mm) | Peso | Capacidad Corriente |
|---|---|---|---|---|---|---|---|---|---|
C263799 | 2x50+1x50 | Fase AAC | 50 | 7X3.02 | 9,78 | 1,60 | 12,26 | 675,005 | 167 |
Neutro ACSR | 50 | 1x3,26+6x3,26 | 9,78 | 1,60 | 12,98 | ||||
C264699 | 3x50+1x50 | Fase AAC | 50 | 7X3.02 | 9,06 | 1,60 | 12,26 | 876,454 | 133,6 |
Neutro ACSR | 50 | 1x3,26+6x3,26 | 9,78 | 1,60 | 12,98 |
Identificación de Fases: fase 1 con una nervadura, la fase 2 con dos nervaduras sobre el aislamiento en cada fase, Neutro con la marcación del cable “ECUACABLE CABLE PREENSAMBLADO 2x50 mm2 AAC +1x50 mm2 AAAC 1,1 kV 90ºC XLPE .Capacidad de corriente basada en 40°C de temperatura ambiente y 90°C temperatura del conductor. Capacidad de corriente según NPFA 70
